몰카를 탐지할 수 있는 액정클리너 - 특허기술

탈, 부탁가능한 제품으로 휴대폰 뒷면에 부착보관하였다가 몰카를 감지할 수도 있고, 휴대폰 액정도 닦을 수 있는 휴대가 간편한 몰카감지 액정클리너이다. 몰카크린만 있으면 언제 어디서나 몰래카메라 탐지는 문제없다.







1. 카메라 앱에서 비디오 모드로 전환후 반드시 플래시를 켠다.

2. 휴대폰을 의심되는 곳 가까이 대고 탐지를 한다.

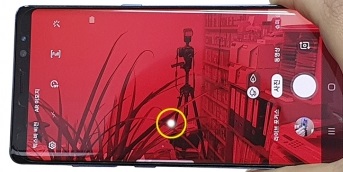

3. 카메라가 숨겨져 있을 경우, 케메라의 렌즈가 반사되어 휴대폰의 적색화면에 흰색 불빛으로 보인다.





발명의 명칭 : 몰래카메라 탐지 기능을 구비한 이동통신 단말 보조 장치, 대한민국 특허등록번호/일자 : 1021384410000 (2020.07.21), 출원인, 발명자 및 최종권리자 : 이성훈, 존속기간(예정)만료일 : 2038년 11월 29일



발명의 설명

기술분야

본 발명은 몰래카메라 탐지 기능을 구비한 이동통신 단말 보조 장치에 관한 것으로서, 보다 상세히는 간이식 적외선 탐지기와 유사한 기능을 수행하기 위한 적색 셀로판지를 간편하고 편리한 방식으로 이동통신 단말기에 탈착할 수 있는 이동통신 단말 보조 장치에 관한 것이다.





배경기술

몰래 카메라는 일명 '몰카'로도 명명되는 것으로, 상대방이 모르게 상대방을 녹화하는 카메라를 의미한다.

스마트폰 및 소형 카메라의 발달의 부작용으로 특히 몰래카메라가 촬영 대상이 원하지 않는 영상을 촬영하는 용도로 사용되고 있는데 가장 사회적으로 문제가 되는 것은 여성의 신체를 몰래 촬영하는 행위라 할 수 있다. 이때 몰래카메라는 공공장소는 물론 공중화장실이나 모텔 등에서 은닉되어 교묘한 수법과 기법으로 여성이 알지 못하게 신체 부위를 촬영하고 있다.

이러한 몰래카메라 촬영은 명백한 범죄 행위로서 그 처벌을 강화하고 있지만, 날이 갈수록 카메라가 소형화되면서 일상적인 주의와 의식 수준으로 쉽게 발견하기 힘들어 여성들에게 적지 않은 스트레스를 일으키고 있다.

최근에 한 방송에서 일반인들이 보편적으로 사용하는 카메라를 갖춘 이동통신 단말기, 예를 들어 스마트폰에 셀로판지를 붙여 몰래카메라를 탐지하는 방법이 공개되었다.

구체적으로, 이동통신 단말기의 카메라 렌즈와 플래시 부위 동시에 적색 셀로판지를 붙인 다음 플래시를 작동시켜 촬영하면 몰래카메라 렌즈가 반사되어 반짝이며 빛을 내어서 육안으로 확인하기 어려운 몰래카메라를 손쉽게 발견할 수 있다는 원리이다. 이는 적색 반투명 성질을 가진 셀로판지가 가시광선 파장을 가장 적절하게 검출할 수 있을 뿐 아니라 카메라 렌즈에 가장 잘 반사된다는 간이형 적외선 탐지기의 원리와 비슷한 것이다.

이와 같은 간편한 방법을 활용하여 여성들이 화장실이나 개인 숙박업소 등의 몰래카메라를 발견할 수 있으나, 정상적인 카메라 활용을 위해서는 적색 셀로판지를 항시 카메라 렌즈와 플래시에 붙인 상태를 유지할 수 없을 뿐 아니라 적색 셀로판지가 카메라 렌즈와 플래시에 잘 붙지 않을 수도 있고 더 나아가 적색 셀로판지를 휴대하기가 번거롭다는 문제가 따른다.

더불어, 적색 셀로판지를 카메라 필터로 활용하는 선행기술을 살펴보면 국내 특허 제 1862219호인 입체 영상을 이용하는 스크린 사격 시스템의 운용 방법에 대한 기술이 게시되어 있다.

이 기술에 의하면, 스크린 표적에 광 포인트를 출력하고 이 광 포인트를 검출하기 위하여 적색 셀로판지를 붙인 카메라를 활용함으로써 간편하게 광 포인트를 파악하는 기능을 제공한다고 설명되어 있다.

그러나 이 기술 역시 적색 셀로판지가 카메라 렌즈에 항시 붙어 있어, 일상적이자 정상적인 영상을 촬영하는 카메라 기능을 활용하기 위한 이동통신 단말기에 적용하기에는 어려움이 따른다.

따라서, 적색 셀로판지에 의해 몰래카메라의 렌즈를 쉽게 탐지하되 카메라 렌즈와 플래시에 간편하게 탈착 가능한 구조와 기능을 가진 이동통신 단말기 보조 장치를 개발할 필요성이 대두되는 실정이다.





발명의 해결하려는 과제

본 발명은 상기 기술의 문제점을 극복하기 위해 안출된 것으로, 이동통신 단말기의 거치 기능을 제공하면서 촬영부에 탈착되어 간이식 적외선 탐지기와 같은 기능을 수행하여 몰래카메라를 탐지할 수 있는 이동통신 단말 보조 장치를 제공하는 것을 주요 목적으로 한다.

본 발명의 다른 목적은 거치부의 다양한 구조를 제공하여 사용의 편의성을 도모하는 것이다.

본 발명의 또 다른 목적은 탐지부의 다양한 구조를 제공하여 역시 사용의 편의성을 추구하는 것이다.

본 발명의 추가 목적은 거치 및 탐지 기능을 동시에 수행할 수 있도록 적색 셀로판지의 인입 및 인출 가능한 구조를 제공하는 것이다.

본 발명의 추가 목적은 스마트폰과 연동되어 적색 셀로판지에서 감지된 몰래카메라의 광을 사용자에게 알리는 것이다.



과제의 해결 수단

상기 목적을 달성하기 위하여, 본 발명에 따른 몰래카메라 탐지 기능을 구비한 이동통신 단말 보조 장치는, 카메라 렌즈와 플래시로 이루어진 촬영부를 구비한 이동통신 단말기에 적용되는 몰래카메라 탐지 기능을 구비한 것으로서, 이동통신 단말기 및 이동통신 단말기 케이스 중 어느 하나의 상기 촬영부의 표면에 부착되는 거치부; 상기 거치부에 연결되거나 상기 거치부 내에 포함된 상태에서 적색 셀로판지를 구비한 탐지부;을 포함한 것을 특징으로 한다.

또한, 상기 거치부는, 상기 이동통신 단말기 및 이동통신 단말기 케이스 중 어느 하나의 상기 촬영부가 위치한 일면에 부착되는 베이스와, 상기 베이스에서 회동 및 각도 조절가능한 링으로 이루어진 것을 특징으로 한다.

더불어, 상기 거치부는, 탄성을 가진 상태로 일정 길이 연장되어 상기 이동통신 단말기에 탈착 가능한 밴드인 것을 특징으로 한다.

추가적으로, 상기 링은, 복수 개의 보조링이 접철 가능하게 연결되고, 상기 탐지부는, 최외측에 위치한 상기 보조링에 연결되거나 포함되는 것을 특징으로 한다.

추가적으로, 상기 거치부는, 중공부와, 상기 중공부에서 외측 면으로 내통된 상태에서 상기 외측 면에 슬릿을 구비하고, 상기 탐지부는, 롤러 축에 의해 회동 가능한 상태로 상기 적색 셀로판지를 와인딩 처리한 롤러로 이루어져, 상기 롤러의 회전에 의해 상기 슬릿을 통해 상기 적색 셀로판지를 인출할 수 있는 것을 특징으로 한다.



발명의 효과

본 발명에 따른 몰래카메라 탐지 기능을 구비한 이동통신 단말 보조 장치에 의하면,

1) 이동통신 단말기에 적색 셀로판지를 구비하여 몰래카메라를 손쉽게 탐지할 뿐 아니라 적색 셀로판지의 휴대성을 강화하고, 2) 거치 기능을 겸비하여 사용의 편의성을 확장하며, 3) 거치 기능과 탐지 기능을 동시에 수행할 수 있는 다양한 구조를 통해 활용성을 증강시킴과 동시에, 4) 스마트폰과 연동하여 탐지된 몰래카메라의 존재 여부를 사용자에게 실시간으로 알릴 수 있는 효과를 제공한다.



▲ 도 1. 이동통신 단말 보조 장치의 기본적인 실시예를 도시한 사시도.
