템퍼의 '편백나무 순면 커버 냉온찜질팩' - 특허기술

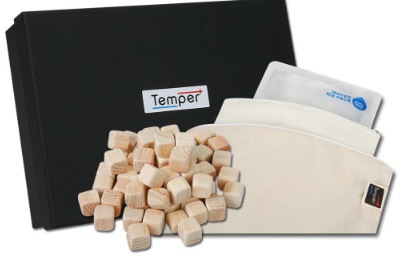

템퍼의 '편백나무 순면 커버 냉온찜질팩' 은 순면 찜질팩 + 큐브 1EA(200g) + 워터팩 1SET(2EA/340g) 으로 구성된다.

체온을 유지하는 새로운 방법인 실내외 장소에 관계없이 어디서나 손쉽게 사용가능한 '템퍼 편백나무 순면 찜질팩', 편백나무 피톤치드향으로 마음이 편안해지는 순면 100%의 친환경 찜질팩이다. 따뜻한 온기가 오래동안 유지되는 온찜질팩으로 시원함도 느낄수 있는 냉찜질팩으로 사용이 가능하다..

템퍼의 '편백나무 순면 커버 냉온찜질팩' 은 찜질팩의 유지기간이 타 제품에 비해 길다. 냉기가 12시간, 온기가 2시간 지속되며 적정온도를 유지해 준다. 또한 친환경적인 순면 커버를 사용하여 피부가 예민한 아이나 성인 모두가 부담없이 사용이 가능하다.



발명의 명칭 : 확장 가능한 찜질팩, 출원인, 발명자 및 최종권리자 : 김보성, 존속기간(예정)만료일 : 1021144650000 (2020.05.18)



발명의 설명

기술분야

본 발명은 확장 가능한 찜질팩에 관한 것으로, 더욱 구체적으로 설명하면, 복수 개의 찜질팩을 연결하여 넓은 면적을 가지도록 확장 설치가 가능하고, 신체의 형상에 맞게 자유롭게 형상을 변형시키고 변형된 형상을 유지시킬 수 있으며, 찜질팩의 온도가 장시간 유지될 수 있도록 하는 확장 가능한 찜질팩에 관한 것이다.



배경기술

일반적으로, 찜질요법은 민간치료로 널리 쓰여왔다. 찜질은 몸 표면에 뜨겁거나 찬 것, 또는 자극적인 물질을 일정시간 동안 얹어서 병을 예방, 치료하는 요법이며, 찜질은 온도에 따라 열찜질과 냉찜질이 있다.

열찜질은 피부 및 혈관과 림프관들을 확장시켜 피와 림프액의 순환을 도와주며 염증을 잡아주고, 병균을 제거하는 역할을 하고, 냉찜질은 피부를 수축시켜 피를 멎게 해주며, 또한 상처가 곪는 것을 방지하고, 해열 및 통증을 덜어준다.

한편, 종래에 사용되는 찜질팩은 실리콘 등의 소재로 이루어진 팩 형태를 가열하거나 냉각시켜 열찜질팩 또는 냉찜질팩으로 사용하고 있다. 하지만 이러한 종래의 찜질팩은 최초 제작 시 크기가 정해진 상태로 제작되어 판매되고 있다. 따라서, 사용자가 원하는 신체부위에 사용하는데 있어 보다 큰 면적을 찜질하고자 할 경우에는 사용자가 직접 여러 개의 찜질팩을 인접하게 배치하여 사용하고 있으나, 이 경우 찜질팩이 분리되지 않고 인접하게 배치된 상태로 사용하기 위해 사용자가 찜질팩 여러 개를 손으로 잡고 고정해야 하는 번거로움이 발생하는 문제가 있다.

또한, 종래의 찜질팩은 형상을 고정하기 위한 별도의 수단이 구비되어 있지 않아 굴곡이 심한 신체 부위에 찜질을 하고자 할 경우, 신체 부위에 찜질팩이 밀착될 수 있도록 사용자가 매번 찜질팩을 손으로 가압하면서 사용해야 하는 문제가 있다.

또한, 종래의 찜질팩은 보통 실리콘 소재가 내장된 형태로서 이러한 형태는 가열 또는 냉각 후 짧은 시간내에 온도가 변화가 발생하여 사용 시간이 짧은 문제가 있다.



선행기술문헌

특허문헌

특허문헌 1. 대한민국 등록실용신안 20-0277074호



발명이 이루고자 하는 기술적 과제

본 발명의 목적은, 이러한 문제점을 해결하기 위한 것으로, 복수 개의 찜질팩을 서로 연결하여 확장 설치함으로써 넒은 면적을 가질 수 있도록 하여 넓은 신체 부위에 편리하게 사용할 수 있도록 하고, 신체의 형상에 맞게 자유롭게 형상을 변형시키고 변형된 형상을 유지시킬 수 있으며, 찜질팩의 온도가 장시간 유지될 수 있도록 하는 확장 가능한 찜질팩을 제공하는데 있다.



과제의 해결 수단

상기 과제를 달성하기 위한 본 발명의 기술적 사상의 일 실시예에 따른 확장 가능한 찜질팩은, 사용자의 신체 부위의 찜질 대상 면적에 대응하여 면적을 확장시킬 수 있는 찜질팩에 있어서, 온도가 일정 시간동안 유지된 상태로 열기 또는 냉기를 전달하고 진공 포장된 열매체팩; 및 상기 열매체팩 외부를 감싸며, 복수 개를 서로 연결 하여 확장시킬 수 있도록 적어도 3곳의 측면에 구비되는 연결수단이 구비된 커버; 상기 커버에는, 소정의 저항 력을 가진 상태로 쉽게 형상이 변하지 않고 외측면의 굴곡진 형상이 유지될 수 있도록 하여 신체 부위의 굴곡진 부분에 밀착될 수 있도록 하는 형상 유지수단이 구비될 수 있다. 또한, 상기 열매체팩은, 실리콘을 주재로로 사용하되, 상기 주재료의 온도를 장시간 유지시키기 위해 금속 재질의 전도체가 부재료로써 사용될 수 있다. 또한, 상기 연결수단은, 의류용 지퍼, 방수팩용 지퍼, 스냅단추, 벨크로 중 어느 하나일 수 있다.

또한, 상기 형상 유지수단은, 상기 커버 내부에 내장되되, 평평한 형상의 판부재 복수개가 서로 인접하게 배치되되, 상기 판부재 일측은 볼이 형성되고, 타측은 상기 볼을 감싸도록 조인트 구조로 이루어짐으로써 상기 판부재와 판부재가 상호간 볼조인트 구조로 연결되도록 구성되어, 신체 부위의 굴곡진 곡면을 따라 다양한 형상 변형이 가능하도록 이루어질 수 있다.

또한, 상기 형상 유지수단은, 상기 커버 내부에 내장되되, 사용자의 가압에 의해 쉽게 형상 변형이 가능한 금속 소재의 철판 또는 철사로 이루어진 금속부재일 수 있다.

또한, 상기 형상 유지수단은, 상기 커버 측면에 형성되고, 일정 간격마다 길이방향으로 홈이 패인 형태의 접힘홈이며, 상기 접힘홈에 의해 상기 열매체팩이 내장된 상태에서 상기 커버가 신체 굴곡에 맞게 자유롭게 절곡 가능할 수 있다.

또한, 상기 형상 유지수단은, 상기 커버 내부에 내장되되, 금속소재로 이루어진 구형태의 형상볼이며, 상기 형상볼은 상기 커버 내에 복수 개가 구비되되 고정되지 않은 불규칙한 형태로 배열되어, 신체와 접촉하는 면 이 사용자의 조작에 의해 신체 굴곡에 맞게 상기 형상볼이 배열됨에 따라 신체 부위에 밀착될 수 있도록 불규칙한 굴곡의 면으로 형성될 수 있다.

또한, 상기 형상 유지수단은, 상기 커버 내부 일측에 내장되되, 신체의 굴곡진 곡면에 밀착되기 위해 일측이 곡면으로 고정된 형상을 가지는 곡면 형상부재일 수 있다.

또한, 상기 커버에는, 상기 커버들이 서로 연결되어 맞닿는 부분에 자석부재가 설치되고, 상기 자석부재에 의해, 상기 커버가 서로 연결된 상태에서 소정의 각도로 밀착된 상태로 접혀질 경우 자력에 의해 커버들이 부착되어 해당 각도에서 고정된 상태를 유지하여 서로 일렬로 연결된 커버의 형상이 유지될 수 있다. 또한, 상기 커버는, 측면 방향으로 3개가 일렬로 연결되어 하나의 세트로 구성되고, 하나의 세트로 이루어진 상기 커버는 상/하측 방향으로 연결되도록 확장될 수 있으며,

상기 곡면 형상부재는, 상기 커버가 하나의 세트로 구성될 경우, 상기 제1자석부재에 의해 40도 내지 50도 간격으로 벌어지도록 체결될 수 있다.

또한, 상기 커버는, 신체 부위와 접촉 시 미끄러짐을 방지하기 위한 미끄럼방지부재가 외부면에 형성되되, 상기 미끄럼방지부재는, 고무 또는 실리콘 소재로 이루어지고, 일정 간격마다 연속되는 줄무늬 또는 격자무늬로 돌출 형성될 수 있다.

또한, 상기 확장 가능한 찜질팩은, 복수개를 상기 연결수단에 의해 연결한 상태에서 보관하고자 할 경우, 적층된 상태가 유지되어 보관의 용이성을 향상시키기 위해, 복수개의 커버가 서로 맞닿는 부분에 복수개의 제2자 석부재가 부착되어, 상기 제2자석부재의 자력에 의해 복수개의 상기 커버들이 서로 붙어 용이하게 적층된 상태가 유지될 수 있다.



발명의 효과

본 발명에 따른 확장 가능한 찜질팩은, 복수개의 찜질팩을 다양한 연결수단을 통해 손쉽게 서로 연결하여 확장 가능함으로써 작은 면적부터 넒은 면적까지 용이하게 변형시킬 수 있고, 이를 통해 넓은 신체 부위에 찜질을 하고자 할 경우에도 하나의 찜질팩으로 편리하게 사용할 수 있는 효과가 있다.

또한, 찜질팩이 쉽게 절곡되고 형태 변화가 가능하게 이루어짐으로써 찜질하고자 하는 대상의 신체 형상에 맞게 자유롭게 형상을 변형시킬 수 있고, 변형된 형상을 유지시킬 수 있어 사용자가 별도로 힘을 가하여 신체 부위에 밀착시키지 않더라도 신체에 밀착 가능한 효과가 있다. 또한, 찜질팩에 별도의 열전달매체를 구비하여 찜질팩을 가열 또는 냉각 후 사용할 경우 찜질팩이 장시간 온도 변화없이 유지될 수 있어 1회 찜질팩 사용시간을 늘릴 수 있는 효과가 있다.

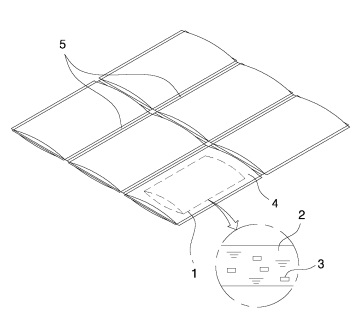

▲ 도면 1은 본 발명의 일실시예에 따른 확장 가능한 찜질팩의 사시도.
